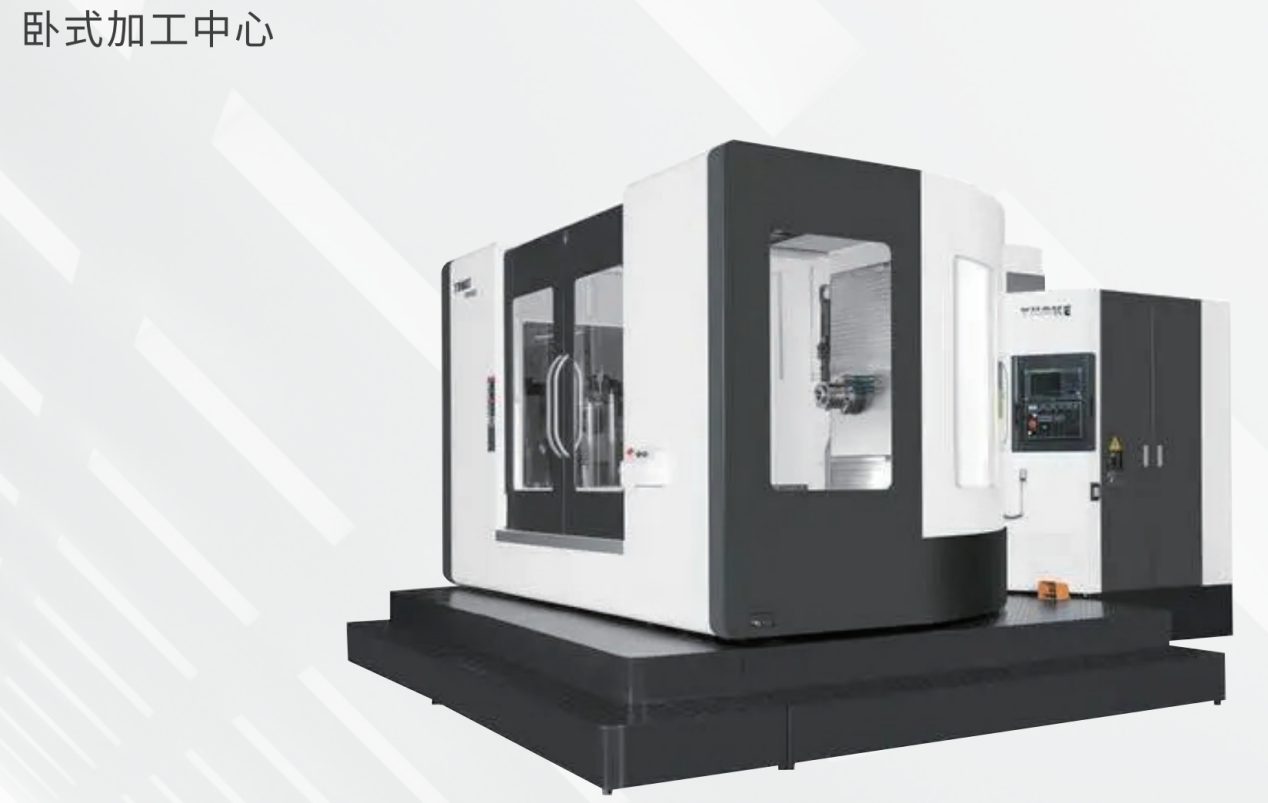

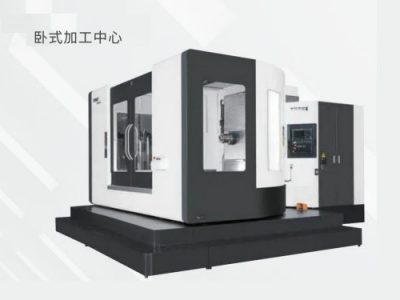

卧式加工中心

产品优势：

机床采用工作台、立柱水平移动,主轴箱正挂移动的布局,机床主运动为主轴的回转移动,三个直线运动坐标为工作台横向移动(X坐标轴),立柱纵向移动(Z坐标轴),主轴箱垂直移动(Y坐标轴),三个坐标轴均可机动进给及快速移动,机床布局合理,精度稳定,安装、操作及维护较为方便。

机床主要由主运动机构、三个直线运动坐标进给机构、底座、工作台、立柱、主轴箱、主轴打刀机构、润滑系统等组成。立柱导轨面采用双层壁,内部筋板布局经过多次有限元分析,不仅提高了立柱的整体刚性,更加强了前壁立柱导轨和底部滑块面的局部刚性。底座采用优质铸铁HT300.截面采用多道壁,宽截面的高刚度结构,其抗弯、抗拐刚度高,导轨与底座之间采用双重过渡壁的结构,提高了导轨与底座连接的刚度。
